温度冲击试验箱内风机调速电路主要元器件作用

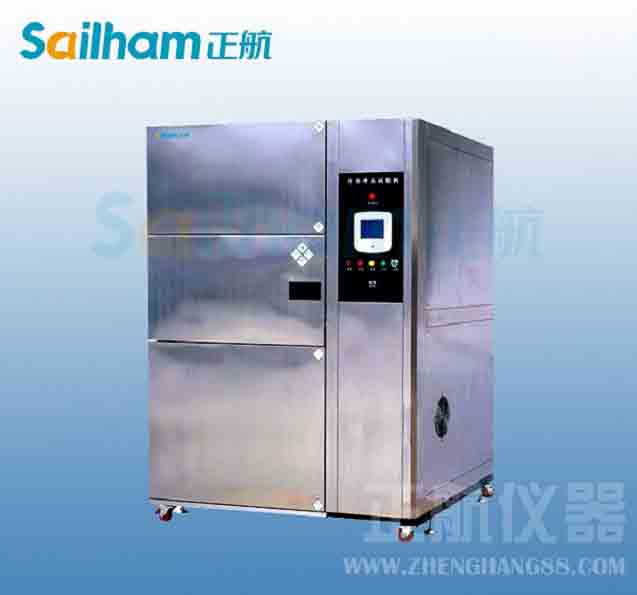

温度冲击试验箱

☉、当 N5损坏 , R18开路或 IC4损坏、C3开路 ,开机内风机将不动作 , 1分钟后给出故障显示。

☉、当内风机内部霍尔检测元件损坏及钳位二极管 D5击穿、R26开路 ,均会造成主 IC(33)脚无转速信号输入 ,开机 1分钟后停机并给出故障显示。

☉、简单判断内风机好坏的方法。用万用表测量主控板 CN10插座第 2脚和地之间的电压 ,用手慢慢转动风机 ,如果风机正常 ,则每转一圈 ,万用表指示有一半时间超过 + 5V ,另一半时间电压低于 1 .2V,否则室内风机可能坏了。

☉、温度冲击试验箱蜂鸣器驱动电路，利用主芯片输出脉冲信号 ,控制三极管反相器 N3 ,靠 N3的控制作用 ,使 BUZ回路接通或断开。家用温度冲击试验箱电器在一般情况下 ,主芯片 IC( 25)脚电平为低电平。当主芯片接收到输入指示后 ,由 ( 25)脚输出高电平脉冲信号 , N3输出低电平 ,BUZ回路接通 ,鸣叫响应。跌落试验机    交变湿热试验箱
