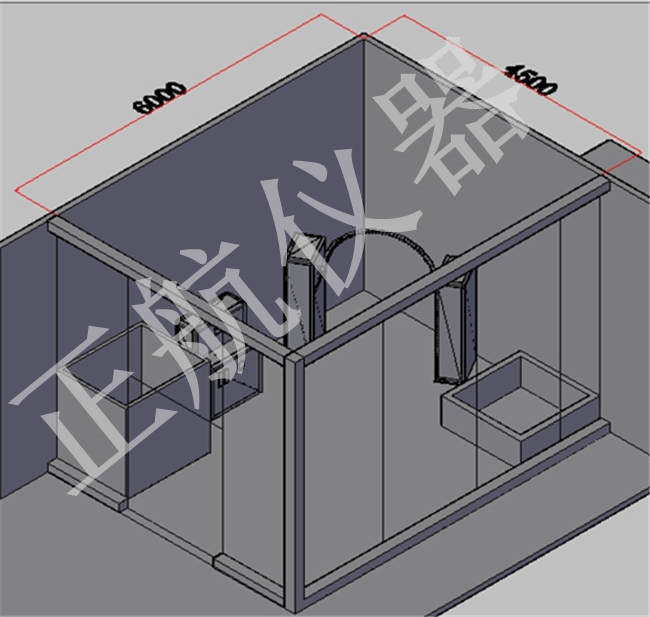

轿车淋雨试验室参数规划和模仿仿真内容与效果

1、 AN软件概述

♤ A N SY S是现在国际顶端的有限元商业运用程序美国John Sw ans on博士于1970年创立A N—SYS公司后，便开发出了该运用程序，以此用核算机模仿工程构造解析，历经30多年的不断完善和修正，现变成全球的工程运用最受期待的运用程序其最新版本是AN SYS8.1。

2、参数化规划的必要性：

♤ 首要依据流体力学和能量变换理论规划淋雨试验室喷淋体系，挑选最好节能作用和最低经济本钱的规划方案。

♤ 对每个喷头的喷水量进行解析核算，把核算出来的数据录入核算机，运用A N SYS模仿软件，对淋雨试验进行模仿仿真，以到达规划成果的可视化。能够让用户经过可视化的模仿仿真体系直接对规划的试验设备有所了解，并能够依据用户的请求随意调整各个参数，经过人机交互到达改善规划的意图，然后满意不一样用户的各种需要。完结缩短规划周期、优化规划方案、节约规划本钱的意图。

3、仿真进程

♤ 这篇文章首要选用AN SY S软件对淋雨试验室喷淋体系进行仿真解析研究，商品的各项功能均契合国家标准GB／T 12480—90客车防雨密封性试验办法。

一、模型的树立

♧ 有限元模型是进行有限元解析的核算模型或数学模型，它为核算供给初始的数据。建模是全部有限元解析进程的要害，模型合理与否将直接影响核算成果的精度、核算时刻的长短及核算进程能否完结。

♧ 因为用管路是轴对称图形，二维模型就能清楚地显现其间水的活动状况，因而为了节约核算机运用空间和削减核算时刻，这篇文章运用ANSYS的前处理模块别离树立顶部、旁边面各一个管路的二维模型。

二、模型的网格区分

♧ 有限元法的基本思想是把杂乱的形体拆分为若干个形状简略的单元，运用单元节点变量对单元内部变量进行插值来完结对全体构造的解析，将接连体进行离散化即称网格区分离散而成的有限元调集将代替本来的弹性接连体，一切的核算解析都将在这个模型上进行。

♧ 因而，网格区分将关系到有限元解析的规划、速度和精度以及核算的胜败，试验标明：假如网格区分太稀就会使核算精度不行，达不到预期作用；跟着网格数量的添加，核算精确度逐步进步，核算时刻添加不多；但当网格数量添加到必定程度后，再持续添加网格数量，核算精确度进步甚微，而核算时刻却大大添加在进行网格区分时，应留意网格区分的有效性和合理性。

♧ 么就存在一个最好网格密度疑问，本模型首要选用全体智能网格区分，然后在角落处进行人工操控网格区分对其进行细化，以便于有限元核算成果契合实际状况。
