橡胶隔振器冲击刚度试验装置

为了隔离振动，各种类型的橡胶隔振器得到了广泛应用，然而在许多场合下，既需要消除振动影响，还需要隔离冲击，因此研究在冲击条件下隔振器的隔冲特性就显得很有必要了.不同于振动环境，在冲击环境下，隔振器的变形过程非常复杂，很难从理论上进行分析.为了研究隔振器的抗冲性能，需要以试验手段进行分析。本文研究了2种试验方法，分别适用于不同条件下隔振器隔冲特性的分析，并对试验结果进行了比较。

一、轻气炮试验装置

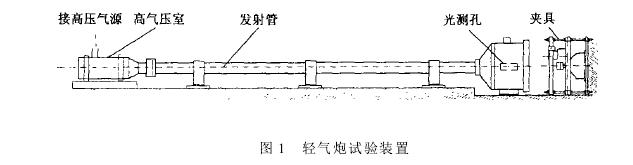

轻气炮试验装置的简图如图1所示，通过对轻气炮高压气室气压的调节，以及弹丸长度和材料的选择，可实现冲击速率及强度的控制。

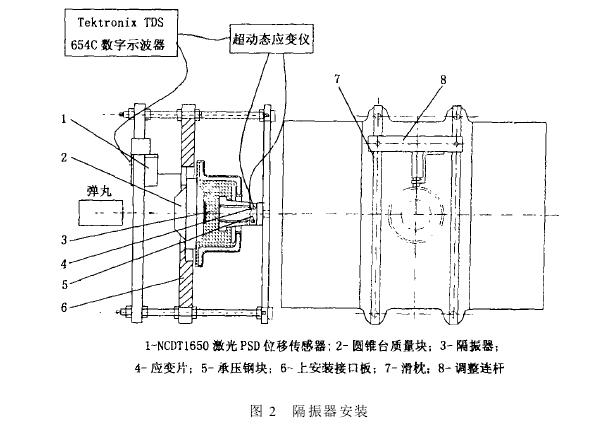

隔振器以及传感器的安装如图2所示，隔振器通过圆锥台质量块用上安装接口板固定在底座上，通过对上安装接口板上下螺帽的调整，可根据要求对隔振器施加预载；圆锥台质量块起传递冲击力及延长冲击脉冲时间的作用；在隔振器与底板之间安装上面贴有应变片的承压钢块，承压钢块为45#钢调制处理；滑枕上安装可自由滑动的调整连杆，再把NCDT1605激光PSD位移传感器用防护架固定在调整连杆上；通过电缆将应变片和位移传感器连接到超动态应变仪及Tektromix TDS65C彩色4通道数字实时示波器上.试验前，利用上安装接口板对隔振器施加预载!3爪然后选择一定质量和长度的弹丸装入轻气炮；选定适当轻气炮气室压力，将弹丸从炮管中高速打出；弹丸撞击在圆锥台质量块上，从而对隔振器施加载荷，冲击力使隔振器产生相应的压缩变形；同时，承压钢块在冲击力作用下发生应变，通过应变片测量其应变，记录下其应变波形，通过其应力一应变曲线，即可得到隔振器的受力情况(考虑到钢在冲击力下的力学特性与静态受力下应力应变关系相似，该应力一应变曲线可由压力机在静态载荷下获得)；激光位移传感器发出的光信号穿过透光孔投射在圆锥台质量块上，通过测量其运动时漫反射光角度的变化，即可得到隔振器的位移一时间曲线，据此得到冲击过程中隔振器发生的压缩变形情况.最后对从传感器接收到的力和位移信号进行处理，即得到在该冲击条件下的冲击刚度值。

二、力锤敲击试验装置

力锤敲击试验装置如图3所示，将某型隔振器固定在地面上，通过一个专门加工的连接块将隔振器、反光板、力传感器、承压块和承压垫连接，位移测量采用optoN CDT1605激光PSD位移传感器。

试验时，激光位移传感器用支架固定在隔振器旁边，通过调节支架使激光照射在反光板上.用力锤对承压垫进行敲击。压电式传感器感受力信号，通过2635型电荷放大器将信号传至迪飞信号处理系统；在力作用下，隔振器发生相应变形，激光位移传感器测量随隔振器顶部一同运动的反光板的位置变化，在迪飞信号处理系统中记录力与位移信号的实时波形.然后改变敲击力幅值的大小，分别进行记录。测量一组数据后，改变承压垫的个数，改变承压垫的厚度，将得到不同脉冲长度的冲击力。然后重复以上的试验过程，得到一组新的数据.最后用Excel对试验中所测得的数据进行处理，即得到冲击刚度值。http://www.gdzhenghang.net
