恒温恒湿空调系统水系统设计内容

一、水系统组成

本工程项目水系统一共分为四部分：冷水机组水路循环、库房和阅览室表冷器冷冻水循环回路以及补水系统，其中两个表冷器冷冻水循环回路上安装两套热湿独立控制装置，如图2-9所所示。冷水机组水循环回路主要包括冷水机组蒸发器、水泵和水管等。回路主要功能是将冷机冷量带入恒温水箱，保证水箱水温稳定。表冷器冷冻水循环回路主要包括表冷器、三通阀、电动可控三通阀、恒温水箱、水泵和水管等。回路主要是将恒温水箱的冷量带至表冷器，以处理空气。系统补水必须经过过滤设备，使用树脂来过滤进水，设备使用工业盐再生树脂。

二、水系统设计水力计算

根据冷却水进出水温差5.0 C和经验系数0.6估算。本系统中冷量为168kW，取水的比热为4.19 kJ/(kg}K)，计算得出水流量为13.4kg/s。表冷器一的额定水流量为6.36kg/s：表冷器而的额定水流量为3.11 kg/s.根据前面计算得到的水流量，按照空调水系统设计标准，选择合理的管径与流速，对系统最不利环路的压力损失进行计算。进而选择扬程合适的水泵。水泵扬程根据式2-5计算。

(1)冷水机组循环水路水力计算蒸发器水阻：41kPa；水过滤器、单向阀、弯头水阻：96kPa；根据设计管径和流量查文献，得到单位长度摩擦阻力R=353Palm}沿程阻力损失：28.6x353=10.1kPa；系统静压：水泵扬程为34kPa2x(41+96+10.1+34)=217.32kPa。

(2)空气处理机组1的表冷器循环水路水力计算表冷器水阻：12kPa；三通阀、过滤器、单向阀、弯头水阻：109kPa；根据设计管径和流量查文献，得到单位长度摩擦阻力R=233Pa/m，沿程阻力损失：54.6X233=12.7kPa；系统静压：107.7kPa；水泵扬程为：1.2XC12+109+12.7+107.7)=289.68kPa。

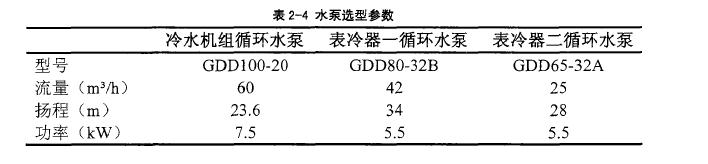

(3)空气处理机组2的表冷器循环水路水力计算表冷器水阻：6kPa；三通阀、过滤器、单向阀、弯头水阻：77kPa根据设计管径和流量查文献，得到单位长度摩擦阻力R=206P a/m，沿程阻力损失：54.6 X206=11.ZkPa；系统静压：107.7kPa；水泵扬程为：1.2X(6+77+11.2+107.7)=242.28kPao循环水路最终设备参数如表2-4所示。

三、空气净化系统

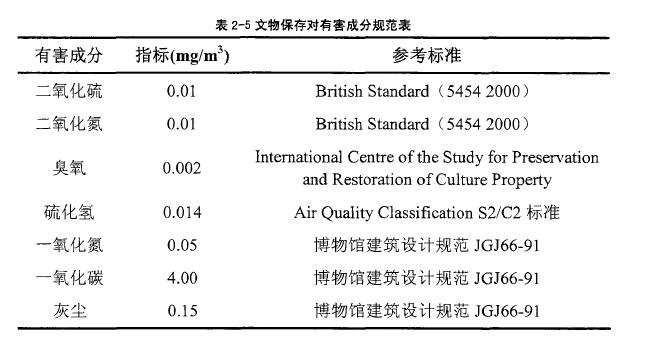

文物的保存不仅仅对温度和相对湿度具有严格的要求，同样对于有害气体、颗粒物和微生物都进行了严格限制。空气中的氮氧化物、硫氧化物、微生物等等都可能会对文物造成不可逆的损伤，尘埃颗粒等不仅不利于文物保存，而且会恶化空气处理设备的处理效果，如加热器、表冷器的传热效果。表2-5所列的是对有害成分做出设计要求。本项目中采用的空气净化系统是文保专用的Camfil Farr过滤器，主要由初效过滤器、中效过滤器、化学过滤器和亚高效过滤器构成。其中初效过滤器采用无纺布过滤器，中效过滤器采用板式过滤器，化学过滤器填充的是活性炭，亚高效过滤器采用板式过滤器，可以满足设计要求。http://www.gdzhenghang.net
