机械指针式温湿度表校准规范

1 范围

本规范适用于机械指针式温湿度表的校准。

2 引用文献

JJFF 1001-1998 通用计量术语及定义

JJF 1059-1999 测量不确定度评定与表示

JJG 226-2∞1 双金属温度计

使用本规范时，应注意使用上述引用文献的现行有效版本。

3 概述

机械指针式温湿度表(以下简称温湿度表)是由感温元件和感湿元件分别组成各自

系统，指示出即时的温度值和相对湿度值。

感温元件是由温度膨胀系数不同的两种金属(或合金)片牢固结合在一起并绕制成

盘丝状，其一端固定，另一端(自由端)装有指针。当温度变化时，感温元件曲率发生

变化，自由端旋转，带动指针在度盘上指示出温度数值。

感湿元件由表面涂覆感湿膜的金属带或毛发、尼龙、肠膜和聚酷亚胶等高分子制

成。当湿度变化时，感湿元件的几何尺寸会随着相对湿度而发生变化，并通过机械放大

装置将几何量变化用指针指示出来或用记录笔记录下来，从而直接指示相对湿度值。

4 计量特性

4.1 外观

4. 1. 1 标度盘表面应平整、光洁，刻线清晰。指针应平直，指示清楚。玻璃平整透明，

不得有妨碍读数的缺陷。外表不得有划伤、锈蚀等缺陷。

4. 1.2 温湿度表上应标有产品名称、制造厂名、型号、出厂编号。

4.2 湿度最大允许误差

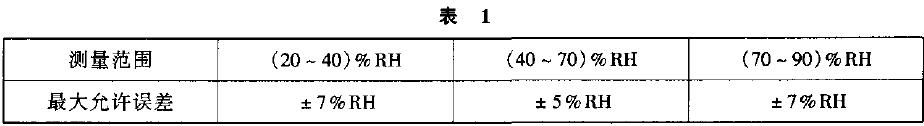

温湿度表在(20 - 25) '(;的环境温度条件下，其湿度示值误差不超过表1 的规定。

4.3 温度最大允许误差

温湿度表在(-10-40)'(; 范围内，其温度示值误差不超过2摄氏度。
