1 范围

本标准规定了转筒干燥机的产品分类、技术要求、试验方法、检验规则与标志、包装、运输及贮存。本标准适用于利用直接传热方式烘干物料的转筒干燥机（以下简称干燥机）。该机主要用于烘干矿渣、粘土、石灰石、煤、金属精矿以及一些化工物料等。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 191—1990 包装储运图示标志

GB/T 699—1999 优质碳素结构钢

GB/T 700—1988 碳素结构钢

GB/T 1720—1979 漆膜附着力测定法

GB/T 1804—1992 一般公差 线性尺寸的未注公差

GB/T 3274—1988 普通碳素结构钢和低合金结构钢热轧厚钢板

GB/T 3323—1987 钢熔化焊对接接头射线照相和质量分级

GB/T 3768—1996 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法

GB/T 6388—1986 运输包装收发货标志

GB/T 9439—1988 灰铸铁件

GB 9969.1—1998 工业产品使用说明书 总则

GB/T 10095—1988 渐开线圆柱齿轮 精度

GB/T 11352—1989 一般工程用铸造碳钢件

GB/T 13306—1991 标牌

GB/T 13384—1992 机电产品包装 通用技术条件

JB 4730—1994 压力容器无损检测

JB/T 8852.1—1999 转筒干燥机 托轮装置

JB/T 8853—1999 圆柱齿轮减速器

3 产品分类

3. 1 型式

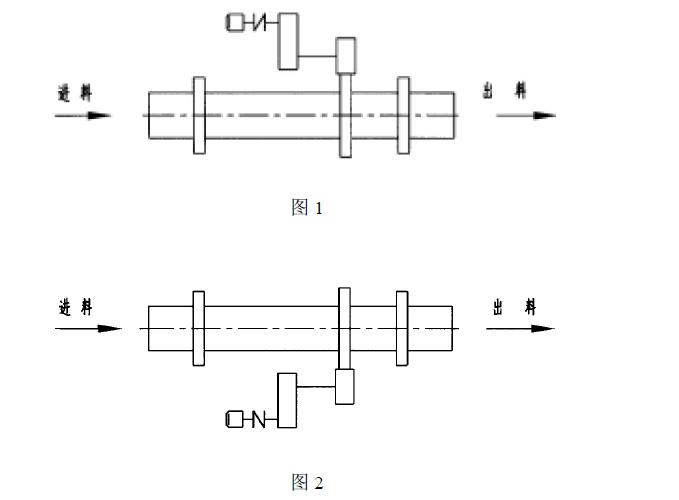

3. 1. 1 根据传动装置的位置，干燥机分左、右两种传动型式：从进料方向看，传动装置在机体左侧的为左传动（见图1），在机体右侧的为右传动（见图2）。

3. 1. 2 按物料与热气流流向的同、异，干燥机分为顺流和逆流两种。

3. 2 产品型号

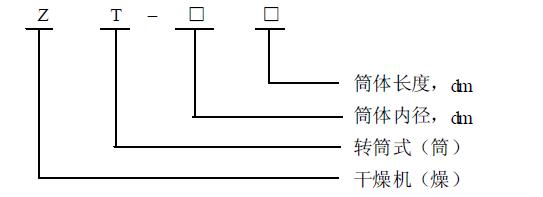

干燥机的型号应符合下述规定，型号表示方法为：
