正航仪器整理埋弧炉变压器总则

1 范围

本标准规定了埋弧炉变压器的产品分类、技术要求、试验项目和方法及标志、包装、运输和贮存。

本标准适用于汹浸式埋弧炉变压器。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件，其最新版本适用于本标准。

3 术语和定义

GB/T O.1 、GB/T29∞.15 及GB 1094.1 中确立的术语和定义适用于本标准。

4 产品分类

4.1 埋弧炉变压器按与其对应的埋弧炉分类方法可分为z 黄磷炉变压器、电石炉变压器、铁合金炉变压器和其他炉种的埋弧炉变压器。

4. 1.1 埋弧炉变压器所包括的各类产品的产品型号按JB厅3837 的规定。

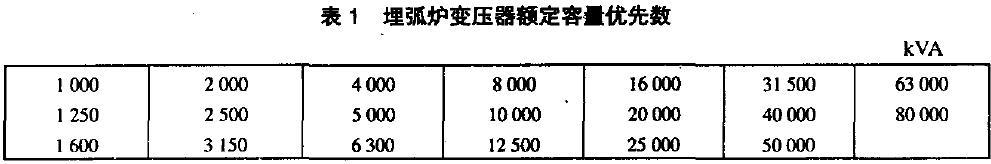

4.1.2 埋弧炉变压器的额定容量应优先采用表I 规定的优先数，在不能满足使用要求时可选用其他特殊的容量值。

组成三相变压器组的单相埋弧炉变压器的额定容量宜采用表l 规定值，其他单相埋弧炉变压器的额定容量也应采用表l 规定的优先数。不同种类埋弧炉变压器的额定容量规格及性能参数分别按相应标准确定。

5 技术要求

5.1 使用条件

5.1.1 埋弧炉变压器的正常使用条件应符合GB 1佣4.1 中关于户内式变压器的规定。

5.1.2 埋弧炉变压器的特殊使用条件应由制造厂与用户协商确定。

5.2 温升限值及冷却方式标志

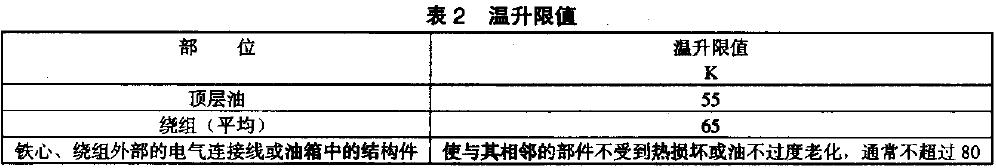

5.2.1 绝缘材料耐热等级为A 级的埋弧炉变压器在1.1倍额定电流下的温升限值应不超过表2 的规定。

5.2.2 埋弧炉变压器的冷却方式标志按GB 1094.2 的规定。

5.3 允许偏差

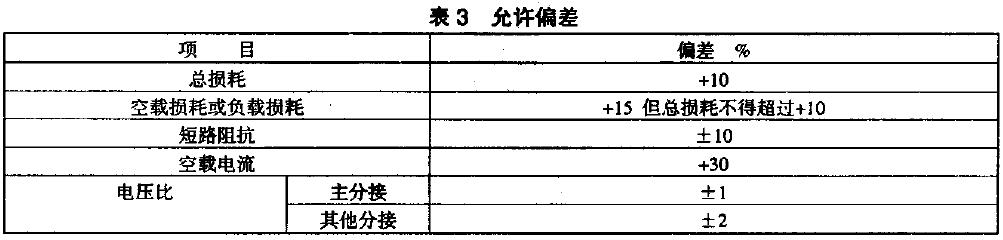

埋弧炉变压器性能参数的实测值与规定值的允许偏差不得超过表3 的规定。

5.4 绝缘水平

埋弧炉变压器的绝缘水平及标志按GB 1094.3 的规定。

5.5 承受短路的能力

埋弧炉变压器承受短路的能力应符合GB 1094.5 的规定.

5.6 一般结构要求

5.6.1 所有理弧炉变压器应装有气体继电器、压力释放阀。

5.6.2 埋弧炉变压器应装有储汹柜， 8αJOkVA 及以上的变压器应采取防油老化措施。

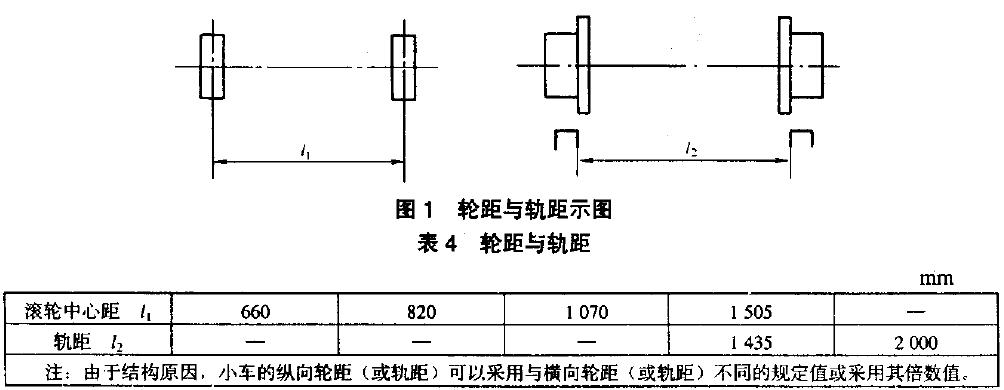

5.6.3 所有埋弧炉变压器均应装有小车。小车应便于牵引，滚轮应能转向90' ，其轮距或轨距应符合图1 和表4 的规定。
