振动试验对振动台的基本要求

选用的振动台各项性能指标应能满足试验规范的要求-

1 正弦振动的极限特性

振动试验所要求的特性曲线应在振动台处于相应的试件质量时的极限特性曲线之下.

振动台在不同试件质量下的位移、速度租加速度的极限特性，一般以图11 所示的正弦振动的极限特性曲线形式给出.

2 随机振动的极限特性

振动试验规范中的随机特性曲线应在振动台处于相应的试件质量时的极限特性曲线之下.

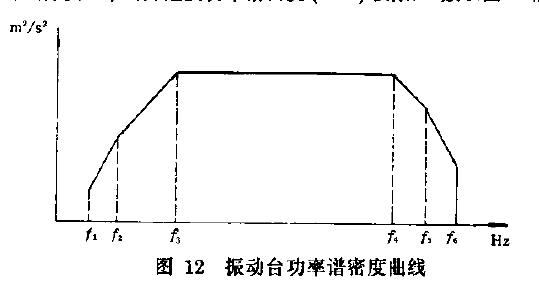

振动台在不同的试件质量下的加速度功率谱密度(PSD) 极限，一般以图12 所示的曲线形式给出.

振动台的随机性能估算及随机振动控制系统的基本参数见附录A(参考件).

3 其他要求

下列振动台性能亦应满足振动试验规范要求a静负荷，

b 频率范围，

c 抗偏载能力，

d 连续工作时间，

e 总失真度;

f 工作台面横向运功;

g. 工作台面加速度均匀度，

h 丰底噪声;

i. 频率稳定度;

』定振精度和辐射噪声的最大声级-

4 辅助台

使用辅助台的振动试验，应按GB厅11353 来选择性能参数，并使其满足振动试验规范要求。

振动台性能参鼓测试栓定对试验负载的要求

1 机械振动台性能参数测试俭定按JJG 189 进行-

2 电动振动台性能参数测试检定按JJG 190 进行-

3 液压振功台性能参数测试检定按JJG 638 进行-

4 对试验负载的要求按GB 10179 中附录C 的规定.

液压振动台的随机性能校核

液压振动台随机性能校核和电动振动台一样，由于液压振动台采用液压放大，所以一般情况下仅需校验随机位移、速度租加速度的峰值.

随机振动控制系统的基本参鼓

随机振动控制系统分为模拟式控制革统与数字式控制系统，以数字式控制革统为主.

随机振动数字式控制系统的基本参数为循环时间和均衡时间、频率分辨率、动态范围和控制精度等A2.1循环时间和均衡时间循环时间是对输出谱形进行一次修正所需的时间.均衡时间是指随机振动试验开始后使控制点的谱达到控制精度所需的时间.

均衡时间与频率分辨率、动态范围、控自l 精度有关A2.2频率分辨率

频率分辨率是指在某个确定的频率区域内对随机信号进行分析时所1日的频率问距.频率分辨率越高，达到规定控制精度的均衡时间越民.

动态范围

动态范围是指在给定的频率范围内，随机振动控制系统段大输出的功率谱密度与丰底噪声的功率谱密度之比取对数，以分贝表示.动态范围越大，控制效果越好

控制精度

控制精度是指随机试验所控制信号的功率谱密度在整个试验频率范围内的最大偏离.控制精度以分贝数表示.分贝数越小，控制精度越高，所需均衡时间越长.
