中华人民共和国机械行业标准

中华人民共和国机械行业标准

1 主题内容与适用范围

本标准规定了主要类型振动台的选择方法和基丰要求.

本标准适用于用户根据试验要求选择振动台.

2 引用标准

GB 2298 机械振动、冲击术语

GB 7670 电动振动试验设备特性的描述方法

GB 10179 液压伺服振动试验设备特性的描述方法

GB/T 11353 振动发生器辅助台设备特性的描述方法

JJG 189 机械式振动试验台试行检定规程

JJG 190 电动式振动试验台系统试行检定规程

JJG 638 液压式振动试验台国家计量检定规程

3 振动台的主要类型和基本参数

JB/T 6076-• 92用于产生振动并将其传递到其他结构或设备上的机器称为振动发生器。振动发生器和必需的附属设备所组成的系统称为振动发生器系统，亦称为振动台.

3.1 振动台的主要类型

根据原理和结构的不同，振动台的主要类型有机械振动台、电动振动台、液压振动台、电磁振动台、压电振动台、磁致仰缩振动台和共振振动台等.经常使用的是机械振动台、电动振动台和液压振动台。

3.1.1 机械振动台

具有机械振动发生器的振动台称为机械振动台.机械振动台主要有直接驱动振动台和反作用式振动台两种类型.

3.1.1.1 直接驱动振动台

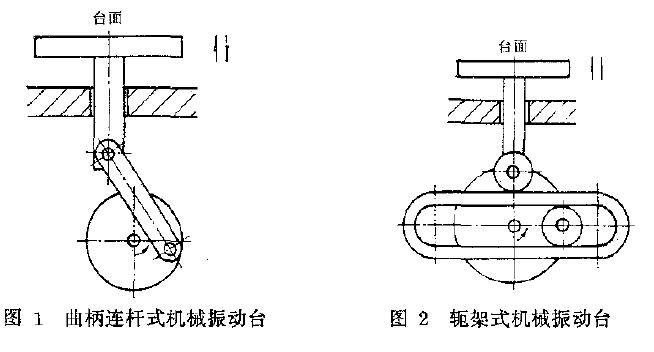

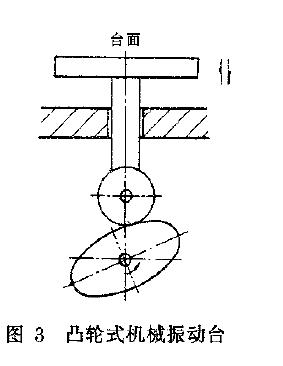

直接驱动振动台是由连杆或凸轮等传动机构直接驱动的振动台，其位移振幅一般不随负载和频率变化.根据驱动机件的不同可分为曲柄连杆式(见图1)、辄架式(见图2) 和凸轮式(见图3).

3.1.1.2 反作用式振动台

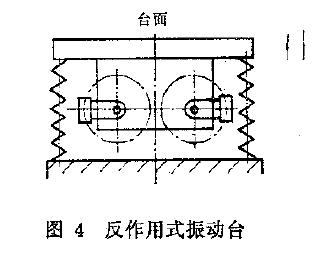

反作用式振动台是由不平衡质量的旋转或往复运动产生激振力的振动台(见图4).

3.1.2 电动振动台

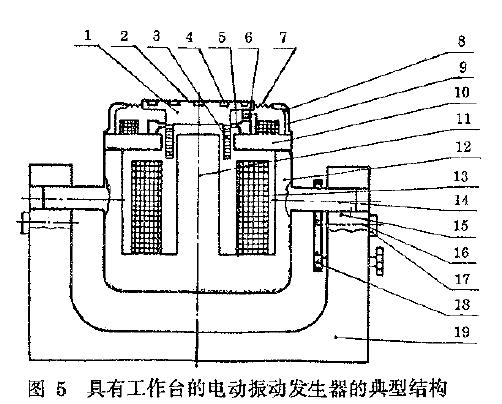

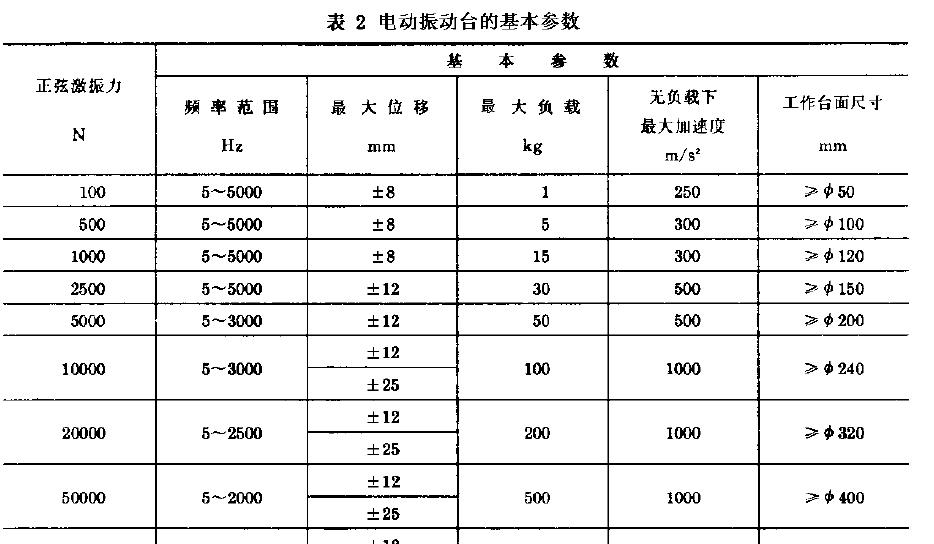

由周定的磁场和位于磁场中并通有)定交变电流的可动线阁的相互作用所产生的激振力来驱动的振动发生器，称为电动振动发生器，其典型结构见图5. 图6. 具有电动振动发生器的振动台称为电动振动台，其方框图见图7.

3.1.3 液压振动台

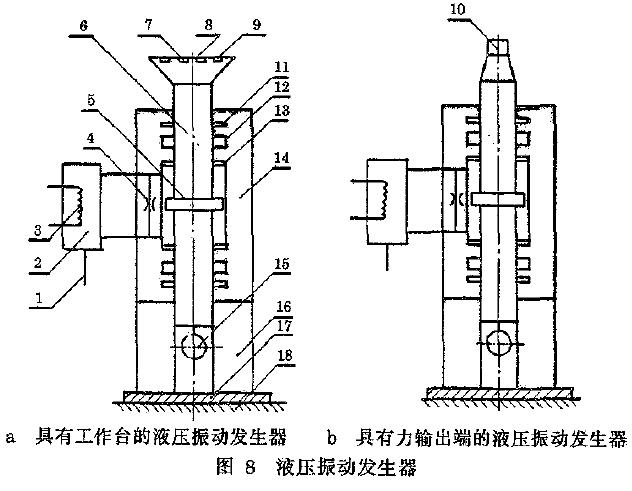

利用液体压力作为激振力的振动发生器称为液压振动发生器(见图创.具有液压振动发生器的振动台称为液压振动台，其方框图见图9.

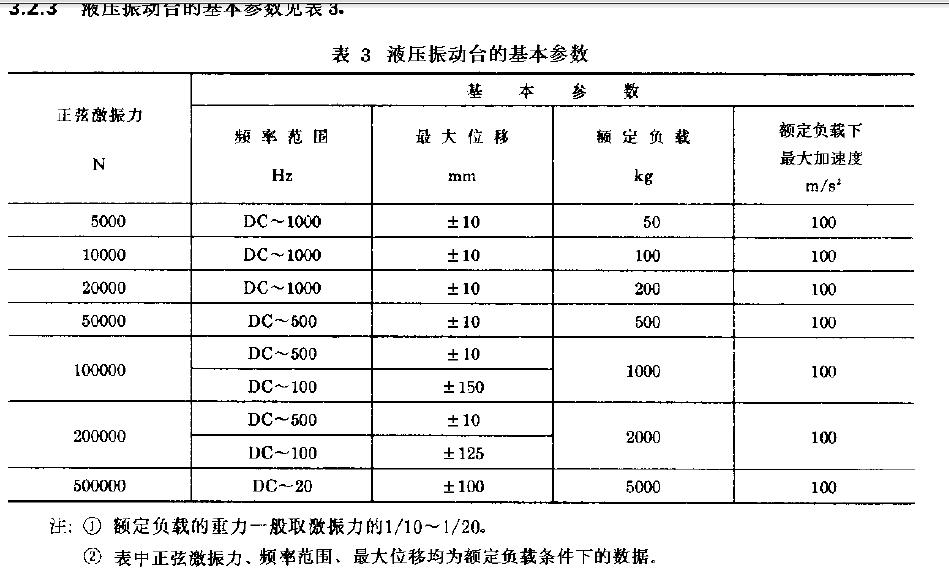

①额定负载的主力一般取激振力的1/10-1/20.再表中正弦激振力.频事范围.最大位移均为额定负载条件下的数据

4 三种类型振动台主要性能的比较

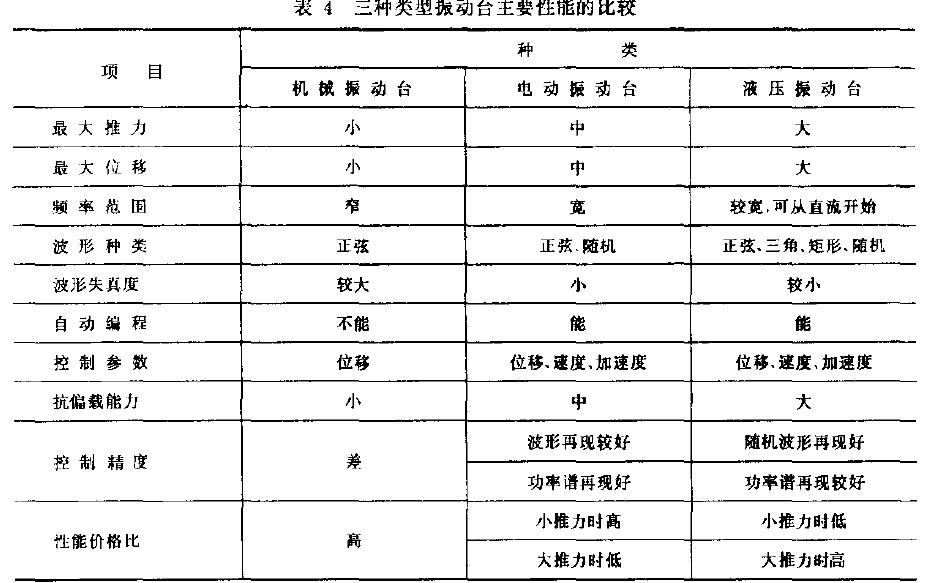

三种类型振动台主要性能的比较见表4

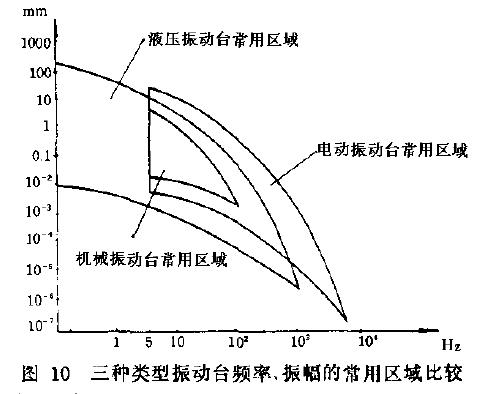

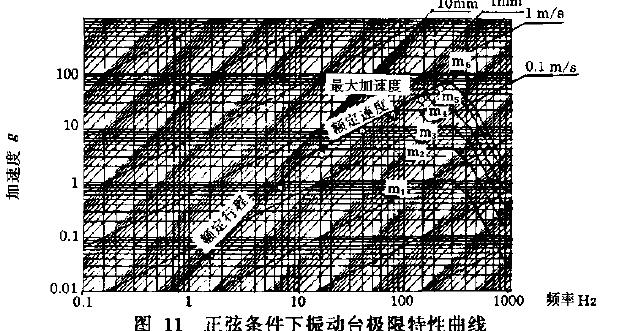

三种类型振动台的频率和振幅的常用区域见图10.表4 三种类型振动台主要性能的比较
