汽轮发电机绕组内部水系统

一、检验方法及评定

1.气体检漏法

本试验是检验线棒或绕组的冷却水路密封性的又一种方法.并可用本方法对水压检漏法进行验证。

2.设备、仪表及材料

a 渗透lllJ Bx 溶液(浓度30%);

b 卤素检漏仪，

C. U 型乘柱压差计或精密压力表，

d. 温度计；

e 大气压力表;

f. 氟里昂F12或F22 ;

g 氮气或干燥压缩空气；

h 试验管路及阀门等附件。

3.试验要求

3. 1 被检容器内部如有剩水，必须用经过滤的压缩空气吹净并干燥处理。

3.2 充人容器的压缩空气必须经过油水分离器、干燥器和滤网进行干燥、过滤-

3.3 检验时采用的密封结构和材料，应与产品所采用的结构和材料相致.

3.4 在气密试验期间应关紧进气阀门，不允许有向被检容器内补充气体的可能，必要时可分离气源。气密试验使用U 型录柱压差计时.U 型柔柱压差计必须垂直放置。当示柱面出现凹凸时，读数应以凸面的顶线或凹面的底线为基准。要尽可能在被检容器四周和内部多设几个测温点，并以其平均温度为计算漏气率的温度。

3.7 试验结束与试验开始时的环境温度相差应尽可能小。试验期间要防止被检容器局部受热(如阳光直射)或局部受冷(如放置于风口)。

4 试验方法

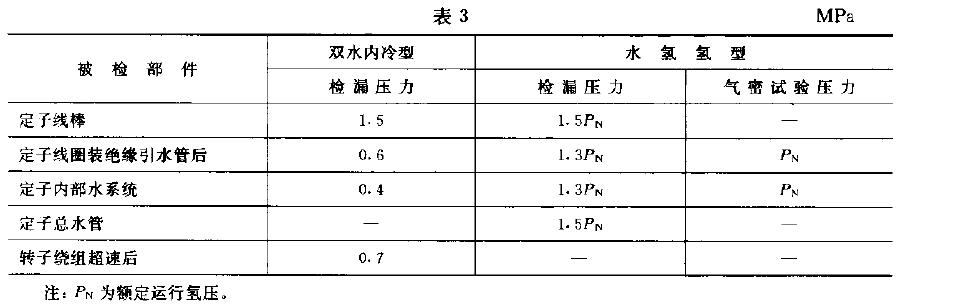

4.1 粗检:对被检件充氮气或干燥压缩空气至检漏压力(见表3) ，然后在被检处外表面涂渗透弗计Bx。溶液逐只检漏，查看有无吹泡现象。对绝缘电阻数值有严格要求的零部件或部位，允许用无水酒精进行检漏。

5.精检:对被检件充氮气或干燥压缩空气至O.lMPa. 再充人一定数量的氟里昂，继续充氮气或干

燥压缩空气至检漏压力(见表白)，用卤素检漏仪在被检处外表面缓慢移动逐只检漏.

5.1气密试验

5.2按附录B中图B1 联接气密试验管路。

5.3对被检容器充氮气或干燥压缩空气至气密试验压力(见表白，稳定2h 后才可开始读数，并记

录在附最C 中表C1 上·以后每隔1h 记录次。

5.4开始读数12 h 后，即可用附录A 所列公式进行计算，如计算漏气率连续三点符合评定要求

(见第4.5. 3 ~).并且其波动以最大值最小值)/平均值〕不超过15% .即可结束试验。
