正航整理热水流试验步骤

1 本试验适用于总装或电厂大修时，检验汽轮发电机定于内部水系统的任一部位有无发生严重的水流堵塞现象。

1.1设备、仪表

a 铜康铜热电偶;

b 温度记录仪(最小分格值为o.n:. 通道数大于需测量的全部热电偶数，巡测周时间少于1min。

c 热水流试验设备(亦可用发电机外部水系统装置代替) 。

2.试验前的准备

2. 1 用玻璃丝带将热电偶结点绑于出水端绝缘引水管中段外表面，每根绝缘引在管外表都必须装上热电偶。

2. 2 在每只热电偶上外包隔热材料，以保证热电偶与周围空气隔绝。

2. 3 将热电偶与温度记录仪逐点联接.检查热电偶读数的均匀度。

3.试验方法

3.1 启动热水流试验设备或定于外部水系统装置，调节定于进、出总水管之间的压差至正常运行值，测此时各测点的冷水温度。

3.2 通过自循环和辅以蒸汽加热，将试验用水加温至少超过冷水温度10'(; 以上。

3.3 当所有测点的温度接近时，停止热水流试验设备或定子外部在革统的运行，关掉蒸汽并同时记各测点的温度读数。

3.4 保持停运状态30min. 在此期间每5min 记录次温度读数。

停运状态结束后.快速开启冷却水阀门.让定于内部水系统通以冷却在。启动水泵并使定于内部

卓系统保持正常运行时的压差，同时记录温度读数，以后每隔lmìn 循环记录次温度读数.

3.5待水循环15min 后，热电偶测点的温度趋于稳定时，停止运行和热电偶温度的记录。

3.6 整理数据并绘出每根绝缘引水管的时间ω 温度(θ) 曲线。

4.评定要求

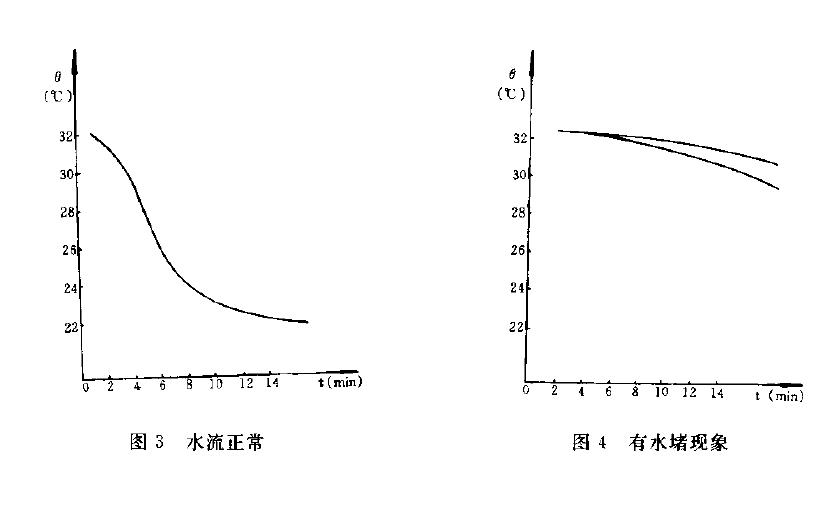

比较各绝缘引水管时间。)温度(θ〉曲线，图3 、图4 清楚的表明了绝缘引水管中有无冷却在通过。

5.注意事项

5.1本试验必须在定于内部水系统冲洗完毕后进行回

5.2当所有线圈都进行热水流试验并将数据绘成曲线，经试验人员检查合格后，再将临时热电偶从绝缘引水管上拆除。

5.3当温度记录仪通道数量不足时可分组进行，但分组数不得大于三组，每组试验时重复上组试验中2-3 只热电偶囚

5.4当某些结果有疑问时，可适当提高在温重新试验B

6.正反冲洗法

6.1丰方法适用于电厂大修时，改善绕组冷却水路流通性。

6.2 冲洗前先将定、转子内部水系统的积水排除，并用O. 3--0. 5MPa 的压缩空气吹净剩水。

6.3冲烧时通入清洁的冷凝水，并用0.3-0.5MPa 的压缩空气从水路系统的进水口和出水口反复多次正、反冲洗，直到排除全部污物，水流清洁为止。

6.4必要时可用高压氮气、氧气冲洗，甚至酸洗去垢。
