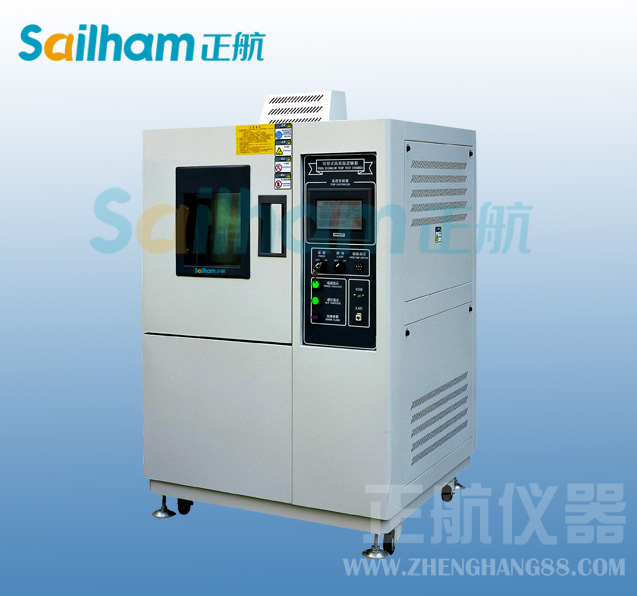

交变湿热试验箱缺相保护电路检修操作步骤

交变湿热试验箱缺相保护电路检修操作步骤

1 )交变湿热试验箱电路认识。

2 )检修缺相保护电路之前，先测三相电源与接触器输出电阻压是否正常，如正常说明故障出在缺相保护电路，如不正常说明故障在电源部分。也可用钳形电流丧测交变湿热试验箱三相运转电源，来判断电源是否缺相。

3 )当确定故障在缺相保护电路后，开机后用万用表测互感器L次级有无交流电压，如有说明互感器L正常。

4 )然后测A点有无直流电压，有电压说明二极管VD和电容C正常。如测互感L次级无交流电压输出，说明缺相电路有故障，该电路故障多为烧坏电容C漏电或开路造成输出电流电压过低，从而缺相保护。检修时可通过测量光耦合器输出端直流电压，来判断该电路正常与否。如光电耦合器输出端为低电平，说明该电路正常；如光电耦合器输出端为高电平，说明光电耦合器Q或Ll与L2损坏所致。
