合成绝缘子人工加速老化试验不同方法对比

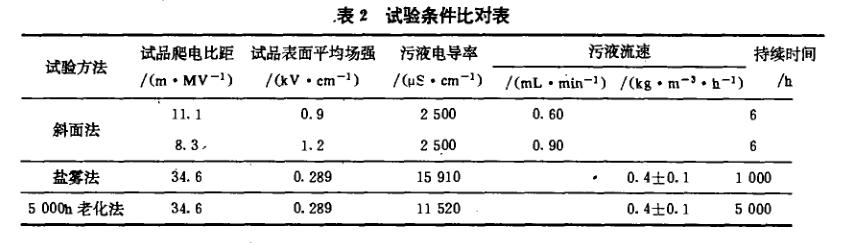

一、试验条件的比对三种试验条件对比见表2。

二、放电电弧传递给弧根处能量漏电起痕及电蚀损破坏机理为电弧以反复重燃的方式向试样表面注入能量，每次电弧弧根的能量一部分加热污液，一部分传递给试样。试样表面吸收的能量是由电弧弧根及弧道隔着的污液蒸气膜传递的，试样表面吸收的能量越多也就越容易形成烧蚀点的“热点”，集中烧蚀点形成后，其热破坏特征就更为明显。

试样在试验中的烧蚀破坏程度主要取决于燃弧瞬间试样表面吸收的能量。试样表面吸收热量超过某一临界值，材料就产生热破坏。斜面法较盐雾法和5000h老化试验方法易形成烧蚀的“热点”。虽然三者之间漏电起痕及电蚀损的热破坏机理不完全相同，但造成破坏的主要因素是放电电弧弧根处的能量。由电弧根产生的电蚀损在具有集中电弧特征的斜面法中不明显，而在具有片状脉冲电弧特征的其它二种方法中，漏电起痕区域和电蚀损处比较分散，这与电力部电气设备质量检验测试中心武汉电力电瓷质检站仔细检查试验后不同试品所观察到的现象相吻合。http://www.gdzhenghang.net
