仪表弹性元件类型都有哪些

材料在外力作用下产生变形，除去外力后又能恢复原状的性质称为材料的弹性。利用材料的弹性完成各种功能的元件叫弹性元件。弹性元件在仪器、仪表中应用非常广泛，如液压控制装置、继电器、传感器、测力计、钟表、压力计、流量计等仪器、仪表中都使用了各种弹性元件。弹性元件种类很多，它主要有如下几种分类方式

一、按结构形状分

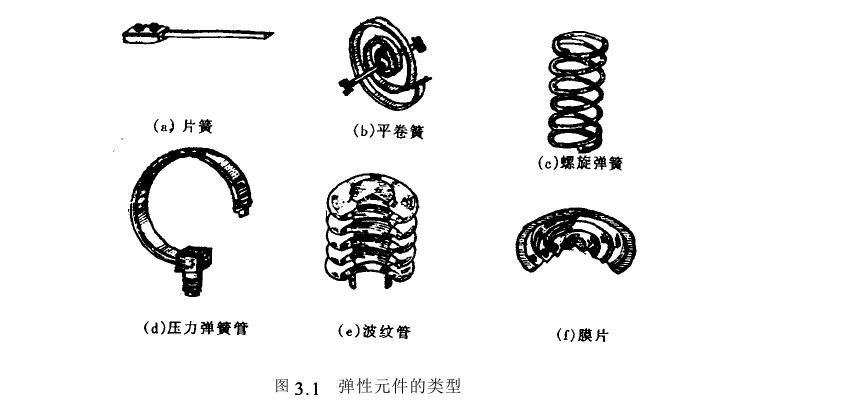

1)片簧：用矩形截面的金属薄片制成(图3.1(a))o

2)平面涡卷弹簧：用金属带材绕制而成的平面螺旋弹簧(图3.1(b))。

3)螺旋弹簧：用弹簧钢丝按空间螺旋线旋绕而成(图3．1(c))。

4)压力弹簧管：用薄壁管制成的圆弧形中空管，并具有椭圆形或扁平形截面

5)波纹管：用圆柱形薄壁筒制成的带有环形波纹的弹性元件(3.1(e))o

6)膜片与膜盒：用圆形薄片制成的带有同心环状波纹(或无波纹)的弹性元件称为膜片(图3.1(f))；两个膜片在边缘焊接起来称作膜盒。

二、按用途分

弹性敏感元件，等物理星转换成位移量膜片、膜盒、波纹管等。在自动化仪表或自动控制系统中用弹性敏感元件将力、(弹性元件的变形)，以便测量或控制这些星。如片簧力弹性元件：利用弹性元件的恢复力(或力矩)来完成一定的功能。在仪表中，这类弹性元件主要用作传动系统的能源或压紧元件。

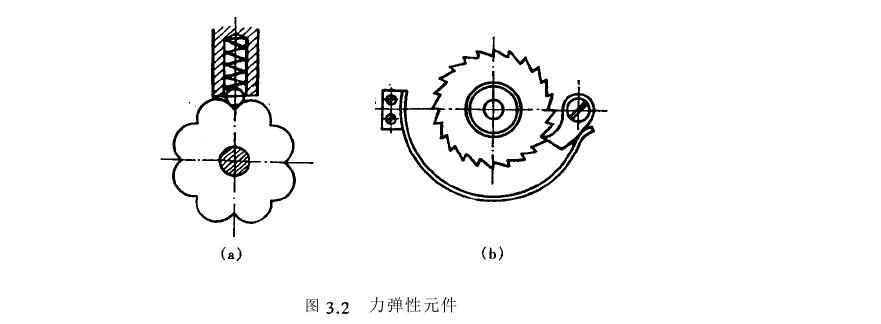

例如钟表机构中的发条、照相机快门机构中的动力弹簧和定位器(图3.2(a))、棘轮机构中的接触弹簧织图3.2(b))。3其它弹性元件：如用作控制、密封、补偿和导向作用的弹性元件。图3.3(a)所示的球面跳跃膜片具有突变的特性。当容器内下方的压力高于膜片上方的压力时，膜片向上弯曲；当两边压力差达到临界值时，膜片将失去稳定，产生跳跃，成为上凸形膜片，从而接通触点2；当膜片两边的压力差降低到某一数值时，膜片又产生跳跃，恢复到原来的形状，触点2被断开。膜片在此过程中，具有控制触点开合的功能。图3.3(b)所示为利用波纹管1作密封装置，以防止有害介质进入壳体3内部浸蚀电位计4．同时又不影响杠杆2的运动。图3.3(c所示的水平调整器中，波纹管2和弹簧3组合系

统的作用是补偿温度变化时液体体积的影响，以保证气泡的大小不变件详见弹性支承和弹性导轨部分。http://www.gdzhenghang.net
