单片数据采集系统

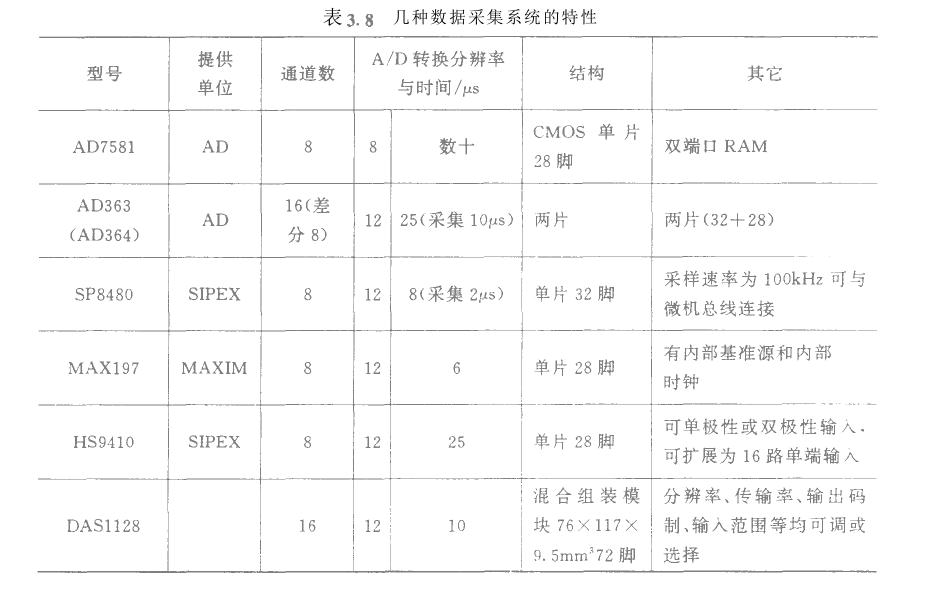

将多路开关、放大器、采样保持器、A/D转换器以及缓冲接口全集成在一块芯片上，即构成单片数据采集系统。无疑，它使用起来非常方便。表3.8列举了几种微机兼容式单片数据采集系统和混合组装电路数据采集系统的主要特

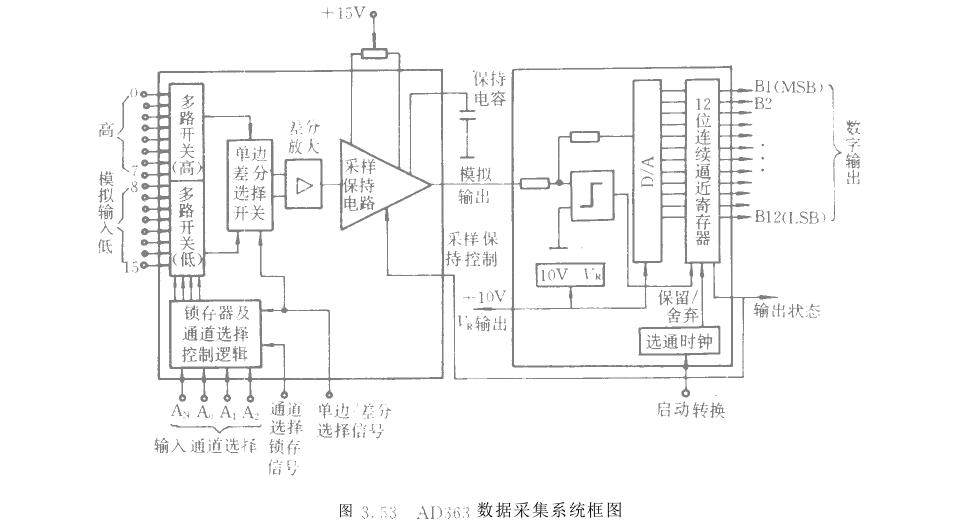

AD363(AD364)是由两片独立的功能模块组成的数据采集系统。其模拟输入模块中包含多路开关、差动放大器、采样保持器、通道地址寄存器和控制逻辑，并有一个供用户控制的单端输入或差动输入选择开关，用户因此可以方便地实现单端或差动的转换。其A/D转换包含一个l 2位远次逼近型A/D PX内部已有时钟，精密10v基准电压，使用很方便。整个系统的数据采集精度达到满量程，包括采样等在内，整个系统的采集速率高达30kHs，而且输出数据可以采用并行或串行两种形式AD363的结构如图L53所示。

AD363进行A/I)转换的过程如下：

1、将相应的通道选择地址锁存到地址寄存器，并以足够的时间使多路开关闭合。

2、对ADC发出转换启动信号。ADC在状态标志信号线上出现一个“高”电平，表示正在进行转换。否则A/D转换器接到启动信号后便开始进行八FD转换。

3、ADc的状态标志控制采样和保持，通常将状态输出信号与采样保持控制信号相连。采样保持器处于保持状态。

4、在A皿转换时间内，由于采样保持器保持有相应的模拟量，因此可以改变通道地址，这样，多路开关的建立时间可以与转换时间部分重叠，提高了整个采集速度。赋当AIC的状态标志为“闲：时间，表示转换己结束，采样保持器即可转入采样方式，如果输入信号达到满刻度恒，则对11位转换精度来说，采样保持器将最大需要1uys的获取时间(来到土0．01％)。当采样保持器采样恒稳定后，就可以发出下一个启动A凹脉冲应用AL)363还必须注意它与传感器的连接，与微机的连接，单端输入或差动输入的选择控制，输入通道的寻址方式，采样保持的控制，输出方式的控制，输入电压的形式，A13转换位数选择与转换时间控制，以及偏差调整，增益调整等问题。读者可参考有关器件手册

目前国内已有各种型号的数据采集卡、等等。通过I /O总线，或；6总线，或PC总线J51J工业控制机，或与It机或与1P(J工控机连接，构成数据采集系统。在某些情况下，人们可能直接利用现有的微型计算机、传感器、据采集系统等硬件组成一台微机化的仪表(如个人仪器RC总线虚拟仪器或测试系统)，而把精力主要放在仪表的软件开发上，并且可以获得彩色图形操作界面，甚至多媒体系统。这时，选择合适的A/D、D从转换卡和选择微机一样重要，因此必须事先了解A/D、D/A转换卡的性能指标、结构特点、驱动软件(DLL)调试方法。再者，研究A/D、D/A转换卡的设计特点和工艺措施，对于设计微机化仪器仪表数据采集系统也有一定借鉴作用。限于篇幅，这里不再具体介绍A/D、D/A转换卡。（本文来源：正航仪器）http://www.gdzhenghang.net
